دستگاه رادیولوژی CR (Computed Radiography) چیست؟
دستگاه رادیولوژی CR یا رادیوگرافی محاسباتی یک فناوری تصویربرداری دیجیتال است که به عنوان جایگزینی برای فیلم‌های رادیولوژی سنتی به کار می‌رود. این سیستم از صفحات تصویربرداری فسفری (Imaging Plates – IP) برای دریافت و ذخیره تصاویر اشعه ایکس استفاده می‌کند و سپس داده‌های تصویری را به یک سیستم کامپیوتری منتقل می‌نماید.
ویژگی‌های دستگاه CR
استفاده از منبع اشعه ایکس مشابه رادیولوژی سنتی.
ثبت تصاویر بر روی کاست‌های ویژه با صفحات فسفری.
قابلیت استفاده‌ی مجدد صفحات فسفری (معمولاً بین 300 تا 600 بار).
مقاومت نسبی در برابر ضربه به‌دلیل لایه‌های محافظ.
کیفیت تصویر بهتر نسبت به روش‌های آنالوگ.
مزایای استفاده از سیستم CR
- کیفیت تصویری بهتر نسبت به فیلم‌های سنتی با قابلیت پردازش دیجیتالی.
- عدم نیاز به فیلم و مواد شیمیایی، کاهش هزینه‌های عملیاتی و آسیب‌های زیست‌محیطی.
- امکان تنظیم روشنایی و کنتراست تصویر برای بهبود دقت تشخیص.
- ذخیره‌سازی و انتقال دیجیتالی تصاویر به مراکز دیگر از طریق سیستم‌های PACS.

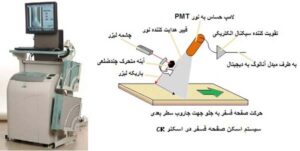

عملکرد دستگاه CR چگونه است؟
1.پس از تابش اشعه ایکس، کاست حاوی صفحه فسفری وارد پردازشگر دستگاه می‌شود.
2.لیزر به صفحه تابانده شده و باعث انتشار نور می‌گردد.
3.اطلاعات به سرعت توسط دستگاه خوانده و در کامپیوتر نمایش داده می‌شوند (حدود 1 دقیقه).
4.در صورت نیاز امکان اتصال به پرینتر و چاپ تصویر وجود دارد.
5.در پایان، نور فرابنفش صفحه را پاک می‌کند تا برای بار بعدی آماده شود.
سرعت عملکرد دستگاه CR بین 20 تا 60 صفحه در ساعت متغیر است.
معایب دستگاه سی‌آر
عدم امکان پیش‌نمایش تصویر قبل از پردازش.
کیفیت پایین‌تر نسبت به رادیوگرافی دیجیتال مستقیم (DR).
حساسیت بالای کاست‌ها در جابجایی.
سرعت کمتر در مقایسه با روش‌های دیجیتال پیشرفته.
تفاوت CR با سیستم DR (Digital Radiography)
برخلاف سیستم‌های DR (رادیولوژی دیجیتال مستقیم) که تصویر را مستقیماً به کامپیوتر منتقل می‌کنند، در سیستم CR نیاز به مرحله‌ی اسکن صفحه تصویربرداری وجود دارد. این موضوع باعث می‌شود که CR نسبت به DR کمی زمان‌برتر باشد اما همچنان نسبت به فیلم‌های رادیولوژی سنتی، سرعت و کیفیت بهتری ارائه می‌دهد.
کاربردهای دستگاه CR
دستگاه‌های CR در حوزه‌های مختلف پزشکی و صنعتی کاربرد دارند، از جمله:Varex Imaging+2OnestopNDT+2Wikipedia+2
-
پزشکی انسانی: تصویربرداری از قفسه سینه، اندام‌ها، دندان‌پزشکی و ماموگرافی.
-
دامپزشکی: تشخیص بیماری‌ها و آسیب‌های حیوانات.
-
صنعتی: آزمایش‌های غیرمخرب (NDT) برای بررسی کیفیت جوش‌ها و ساختارهای فلزی.FujiNDTBlog+1OnestopNDT+1
به‌طور کلی، CR به‌عنوان یک روش دیجیتال، امکان ذخیره‌سازی، انتقال و پردازش آسان تصاویر را فراهم می‌کند.
انواع دستگاه سی‌آر
دستگاه‌های CR بر اساس ویژگی‌ها و کاربردها به انواع مختلفی تقسیم می‌شوند:
-
CR های پزشکی: طراحی‌شده برای بیمارستان‌ها و کلینیک‌ها با تمرکز بر کیفیت تصویر و سرعت پردازش.
-
CR های دامپزشکی: مناسب برای مراکز دامپزشکی با اندازه‌ها و تنظیمات خاص.
- CR های صنعتی: مقاوم در برابر شرایط سخت محیطی و مناسب برای آزمایش‌های غیرمخرب.

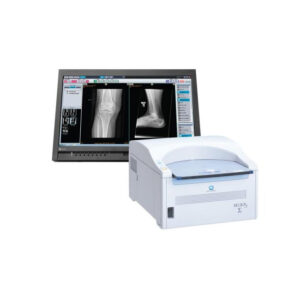

دستگاه CR (Computed Radiography) پزشکی
دستگاه CR (Computed Radiography) یا رادیوگرافی محاسباتی یکی از فناوری‌های پیشرفته در حوزه تصویربرداری پزشکی است که برای دیجیتالی‌سازی تصاویر رادیولوژی استفاده می‌شود. این دستگاه جایگزینی مدرن برای سیستم‌های سنتی فیلم و ظهور شیمیایی است و به پزشکان امکان می‌دهد تصاویر با کیفیت بالا، وضوح بالا و قابلیت پردازش سریع‌تری را در اختیار داشته باشند.
در سیستم CR، به جای فیلم رادیولوژی از کاست‌های فسفری (Imaging Plates) استفاده می‌شود که پس از تابش اشعه X، اطلاعات تصویری را در خود ذخیره کرده و سپس درون دستگاه CR خوانده می‌شوند تا تصویر دیجیتال تولید شود.
ویژگی‌های دستگاه سی آر پزشکی
| ویژگی | توضیحات |
|---|---|
| کیفیت تصویر | وضوح بالا برای تشخیص دقیق بیماری‌ها |
| سایز کاست‌ها | 8×10، 10×12، 14×17 و 17×17 اینچ |
| سرعت پردازش | بیش از 100 تصویر در ساعت |
| اتصال شبکه | پشتیبانی از DICOM، HIS و RIS |

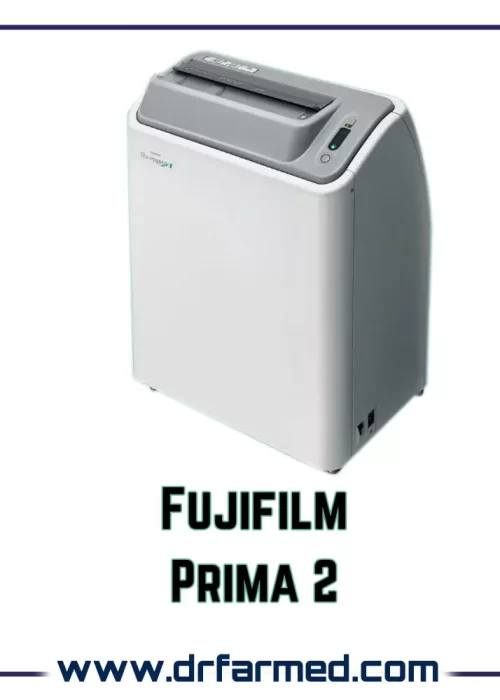

| نرم‌افزار | FCR Prima Console / FCRView |
| طراحی | کم‌جا، سبک و مناسب برای مراکز درمانی کوچک |
مزایای دستگاه CR پزشکی
| مزیت | توضیحات |
|---|---|
| سرعت بالا | کاهش زمان انتظار بیماران و افزایش بهره‌وری |
| کاهش هزینه‌ها | عدم نیاز به فیلم و مواد شیمیایی ظهور |
| کیفیت بالا | تصاویر دیجیتال با جزئیات و کنتراست دقیق |
| سهولت استفاده | رابط کاربری ساده و نرم‌افزار پیشرفته |
| قابلیت آرشیو | ذخیره، ویرایش و ارسال تصاویر به مراکز درمانی دیگر |
کاربردهای دستگاه CR پزشکی
| ناحیه تصویربرداری | کاربرد |
|---|---|
| قفسه سینه | تشخیص بیماری‌های ریوی و قلبی |
| ارتوپدی | بررسی شکستگی‌ها و آسیب‌های اسکلتی |
| ستون فقرات | بررسی مشکلات نخاعی و اسکولیوز |
| اندام‌ها | تصویربرداری از دست، پا، زانو و آرنج |
| سر و گردن | بررسی ساختارهای استخوانی و سینوس‌ها |
راهنمای انتخاب بهترین سایز کاست برای دستگاه CR (پزشکی)
در جدول زیر سایزهای رایج کاست و کاربردهای متداول آن‌ها برای تصویربرداری پزشکی آورده شده‌است. بر اساس ناحیه هدف، اندازه بیمار و نیاز به جزئیات انتخاب کنید.
| سایز کاست (اینچ) | کاربرد رایج در انسان | مزایا / نکات |
|---|---|---|
| 14 × 17 | قفسه سینه (Chest), لگن، تصویربرداری اندام‌های بزرگ | پوشش وسیع برای نواحی عمومی؛ مناسب برای تصویربرداری‌های مرسوم و جایگزین 17×17 با نویز کمتر. |
| 17 × 17 | تصویربرداری تمام‌قد، ستون فقرات طولانی، بیماران بلندقد | مناسب برای پوشش کامل نواحی طولانی؛ در صورت نیاز به جزئیات زیاد ممکن است نویز بیشتری نشان دهد — گاهی نیاز به دو تصویر یا پانوراما دارد. |
| 10 × 12 | سر، گردن، قفسه سینه کوچک، زانو، اندام‌های متوسط | تعادل خوب بین پوشش و وضوح؛ اغلب برای اندام‌های میانی و تصاویر با نویز کمتر استفاده می‌شود. |
| 8 × 10 | دست، پا، مچ، مفاصل کوچک، تصاویر موضعی | مناسب برای جزئیات دقیق و تصویربرداری موضعی؛ دُز تابش کمتر برای نواحی کوچک و تکراری. |
| سایزهای کوچک‌تر / نمونه | تصاویر دندانی، موقت موضعی، یا نیاز به کاست‌های خاص | برای جزئیات بسیار دقیق استفاده می‌شود؛ در موارد تخصصی به کاست‌های اختصاصی نیاز است. |
نکات کاربردی:
- برای قفسه سینه در بالغین معمولاً 14×17 انتخاب اول است؛ برای کودکان یا بیماران کوچک می‌توان از 10×12 استفاده کرد.
- در موارد ستون فقرات بلند یا بیمار قدبلند از 17×17 یا چند تصویر پی‌درپی استفاده کنید.
- برای تصویربرداری اندام‌های کوچک (مچ، دست) همیشه 8×10 را در اولویت قرار دهید تا جزئیات حفظ شود.
- انتخاب سایز به همراه تنظیمات kVp/mAs و فاصله کانونی در کیفیت نهایی تصویر نقش دارد — همیشه پروتکل‌های دستگاه و چارت اکسپوژر را رعایت کنید.
- برای مراکز عمومی ترکیب 14×17، 10×12 و 8×10 پوشش مناسبی فراهم می‌کند.
دستگاه CR (Computed Radiography) نسخه دامپزشکی
سیستم CR دامپزشکی به‌منظور تصویربرداری دیجیتال از حیوانات کوچک (سگ، گربه) و بزرگ (اسب، گاو) طراحی شده و دارای نرم‌افزار اختصاصی با پروتکل‌های تنظیم خودکار بر اساس نوع حیوان است.
ویژگی‌های دستگاه CR دامپزشکی
| ویژگی | توضیحات |
|---|---|
| نرم‌افزار اختصاصی | FCR Vet Console / FCRView با پروتکل‌های دامپزشکی |
| پروتکل‌های ویژه | تنظیمات مخصوص حیوانات کوچک و بزرگ با بافت‌های متفاوت |
| کیفیت تصویر | بهینه‌سازی‌شده برای بافت‌های نرم و استخوانی حیوانات |
| پشتیبانی از کاست | سایزهای مختلف: 8×10، 10×12، 14×17 و 17×17 اینچ |
| سرعت پردازش | مشابه نسخه پزشکی، بیش از 100 کاست در ساعت |
| اتصال شبکه | قابلیت آرشیو و ارسال تصاویر به سایر کلینیک‌ها از طریق DICOM |
مزایای دستگاه سی آر دامپزشکی
| مزیت | توضیحات |
|---|---|
| کاهش هزینه‌ها | صفحات فسفری قابل استفاده مجدد تا 600 بار |
| سرعت بالا | کاهش زمان تشخیص و بهبود گردش کار در کلینیک‌ها |
| کیفیت تصویر بالا | مناسب برای حیوانات کوچک و بزرگ با دقت تشخیصی بالا |
| قابلیت اشتراک‌گذاری | ارسال تصاویر برای مشاوره با دامپزشکان دیگر |
| کاربری آسان | رابط گرافیکی ساده و نصب سریع در کلینیک‌ها |
کاربردهای دستگاه CR دامپزشکی
| نوع حیوان / ناحیه | کاربرد |
|---|---|
| حیوانات کوچک (سگ، گربه) | تشخیص شکستگی، بررسی قفسه سینه و بیماری‌های داخلی |
| حیوانات بزرگ (اسب، گاو) | بررسی آسیب‌های استخوانی، مفاصل و ساختارهای اندامی |
| بافت‌های نرم | تشخیص توده‌ها، عفونت‌ها و ضایعات داخلی |
| حین جراحی | تعیین موقعیت دقیق ضایعات یا اجسام خارجی |
راهنمای انتخاب بهترین سایز کاست برای CR دامپزشکی
| سایز کاست (اینچ) | کاربرد رایج در دامپزشکی | نکات / توصیه‌ها |
|---|---|---|
| 14 × 17 | قفسه سینه و لگن حیوانات بزرگ (اسب، گاو) | پوشش وسیع برای نواحی بزرگ و ساختارهای اصلی بدن |
| 17 × 17 | پاهای بلند و ستون فقرات کامل حیوانات بزرگ | برای نواحی طولانی و تمام‌قد مناسب است؛ نیاز به میز مخصوص دارد |
| 10 × 12 | قفسه سینه و شکم در حیوانات متوسط (سگ‌های بزرگ) | تعادل بین جزئیات و میدان دید؛ پرکاربردترین سایز در کلینیک‌ها |
| 8 × 10 | پنجه‌ها، پاهای کوچک و نواحی موضعی حیوانات کوچک | مناسب برای تصاویر دقیق و تشخیص آسیب‌های جزئی |
توصیه‌های کاربردی:
- برای حیوانات بزرگ (اسب، گاو) از سایزهای 14×17 یا 17×17 استفاده کنید.
- برای حیوانات کوچک (سگ، گربه) معمولاً سایز 10×12 یا 8×10 کافی است.
- در نواحی مفصلی یا کوچک‌تر، کاست‌های کوچک‌تر وضوح بیشتری ارائه می‌دهند.
- ترجیحاً از ترکیب چند سایز برای پوشش کامل کلینیک دامپزشکی استفاده شود.
تفاوت دستگاه CR پزشکی و دامپزشکی
| دسته‌بندی | تفاوت‌ها |
|---|---|
| نوع نرم‌افزار | نسخه پزشکی از نرم‌افزارهایی مثل FCR Prima Console / FCRView استفاده می‌کند که برای بیماران انسانی تنظیم شده‌اند. نسخه دامپزشکی از FCR Vet Console بهره می‌برد که پروتکل‌های خاص حیوانات کوچک و بزرگ را دارد. |
| پروتکل‌های تصویربرداری | در مدل پزشکی، پروتکل‌ها برای اندام‌های انسانی مثل قفسه سینه، سر، ستون فقرات و اندام‌هاست. در مدل دامپزشکی، پروتکل‌ها برای حیوانات (سگ، گربه، اسب، گاو و …) تنظیم می‌شوند تا نوردهی و کنتراست متناسب با بافت حیوان باشد. |
| بهینه‌سازی کیفیت تصویر | نسخه پزشکی روی جزئیات بافت نرم انسان تمرکز دارد؛ نسخه دامپزشکی کیفیت تصویر را متناسب با بافت استخوان و پوست حیوانات مختلف تنظیم می‌کند. |
| کالیبراسیون و نوردهی | در پزشکی نوردهی بر اساس وزن و اندام انسان انجام می‌شود، در دامپزشکی بر اساس جثه و نوع حیوان. |
| رابط کاربری | نرم‌افزار دامپزشکی ساده‌تر و با آیکون‌ها و گزینه‌های خاص حیوانات طراحی شده است. |
| اتصال به شبکه‌ها | نسخه پزشکی معمولاً با سیستم‌های HIS / RIS بیمارستانی سازگار است؛ در دامپزشکی اتصال به شبکه DICOM ساده‌تر برای کلینیک‌ها فراهم است. |
| کاربرد اصلی | نسخه پزشکی برای بیمارستان‌ها، کلینیک‌ها و مراکز تشخیصی انسانی استفاده می‌شود. نسخه دامپزشکی برای کلینیک‌ها، مراکز پرورش دام، و مطب‌های دامپزشکی طراحی شده است. |
| قیمت و مجوزها | نسخه دامپزشکی معمولاً ارزان‌تر است چون نیاز به تأییدیه‌های پزشکی انسانی (مثل FDA) ندارد. |
خرید دستگاه CR دسته دوم؛ راهکاری اقتصادی برای مراکز تصویربرداری
بسیاری از کلینیک‌ها و مراکز کوچک به دنبال راهی برای کاهش هزینه‌ها هستند. خرید دستگاه CR دسته دوم یک گزینه اقتصادی است که ضمن کاهش هزینه اولیه، همچنان کیفیت مناسبی برای تصویربرداری فراهم می‌کند.
همه چیز درباره دستگاه CR دست دوم: مزایا، معایب و نکات مهم خرید
دستگاه CR دست دوم می‌تواند راه‌حلی سریع و کم‌هزینه باشد. مزیت‌ها شامل قیمت پایین‌تر و در دسترس بودن قطعات یدکی است. اما معایب مثل احتمال استهلاک بالاتر و کاهش طول عمر هم باید در نظر گرفته شود. هنگام خرید حتماً وضعیت کاست‌ها و عملکرد لیزر دستگاه بررسی شود.
چرا دستگاه CR دسته دوم گزینه‌ای مقرون‌به‌صرفه برای کلینیک‌هاست؟
کلینیک‌ها و مراکز تازه‌تأسیس معمولاً بودجه محدودی دارند. دستگاه CR دسته دوم با هزینه کمتر امکان راه‌اندازی سریع بخش تصویربرداری را فراهم می‌کند. به همین دلیل این گزینه برای شروع کار انتخابی مقرون‌به‌صرفه محسوب می‌شود.
نکات طلایی در خرید دستگاه CR کارکرده (Second Hand)
بررسی عمر مفید کاست‌ها و تعداد دفعات استفاده‌شده
اطمینان از سلامت لیزر و نور فرابنفش
تست دستگاه قبل از خرید
انتخاب فروشنده معتبر با خدمات پس از فروش
بررسی کیفیت و طول عمر دستگاه‌های CR دسته دوم در بازار ایران
کیفیت دستگاه CR دست دوم به شدت وابسته به برند و میزان استفاده قبلی آن است. برخی برندها عمر طولانی‌تر و قطعات مقاوم‌تری دارند. معمولاً دستگاه‌هایی که کمتر از 3 سال استفاده شده‌اند، گزینه مناسبی برای خرید هستند.
راهنمای جامع خرید دستگاه CR دسته دوم با بهترین کارایی
برای خرید دستگاه CR کارکرده:
برند معتبر انتخاب کنید.
دستگاه را از فروشنده قابل اعتماد بخرید.
سابقه سرویس و تعمیرات دستگاه را بررسی کنید.
به خدمات پس از فروش و قطعات یدکی توجه کنید.
آیا خرید دستگاه CR دست دوم انتخابی مطمئن است؟
اگر خرید از فروشنده معتبر انجام شود و دستگاه بررسی دقیق شود، خرید دستگاه CR دسته دوم می‌تواند انتخابی مطمئن و اقتصادی باشد. اما در صورت خرید بدون بررسی، ممکن است هزینه تعمیر و نگهداری بیشتر از خرید دستگاه نو شود.
قیمت دستگاه سی‌آر
قیمت دستگاه‌های CR بسته به برند، ویژگی‌ها و کاربردها متفاوت است. با توجه به نوسان قیمت ارز در ایران برای اطلاع از قیمت باید با همکاران ما در فارمد الکترونیک تجهیز تماس بگیرید.مطمون باشید پایین ترین قیمت را از واردکننده اصلی با ضمانت و نصب در محل دریافت خواهید کرد.ولی در کل قیمت‌ها از حدود ده هزار دلار برای مدل‌های پایه تا بیش از 23000 دلار برای مدل‌های پیشرفته متغیر است.
