آلارم های دستگاه دیالیز فرزنیوس (لیست کامل خطاها)

دانستن آلارم های دستگاه دیالیز فرزنیوس یا همان دستگاه دیالیز Fresenius 4008S برای کار با آن بسیار حیاتی می باشد. اگر جزوی از کادر درمان هستید و می خواهید از طرز کار دستگاه دیالیز فرزنیوس 4008 مطلع شده و لیست کاملی از اررورها و ازلاهات آن را داشته باشید در این مطلب همراه ما باشید.

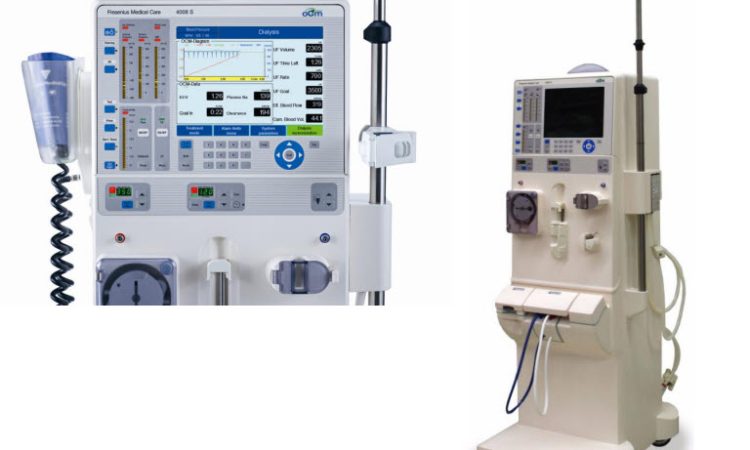

دستگاه دیالیز فرزنیوس چیست و چطور کار می کند؟

دستگاه دیالیز s4008 درمان دیالیز را بدون نیاز به هیچگونه وسیله جانبی فراهم می کند. در این دستگاه مسیر عبور مایع دیالیز و خون تحت نظارت می باشند. مقداردهی پارامترهای درمانی موردنیاز، از طریق منوهای مختلف که جهت برنامه ریزی و نمایش بر روی نمایشگر فراهم شده اند، امکان پذیر می باشد. در مسیر مایع دیالیز، آب خالص با کنسانتره همودیالیز ترکیب گشته، پس از گرم شدن گاززدایی شاده و سپس به سوی فیلتر دیالیز هدایت می گردد. حجم ورودی و خروجی مایع دیالیز در تعادل می باشد. فشار فیلتر دیالیز بر اساس سرعت اولترافیلتراسیون و نوع فیلتر دیالیز تنظیم می گردد. توسط عملیات plus Diasafe امکان درمان همودیالیز توسط مایع دیالیز با خلوص بالا وجود دارد. plus Diasafe متشکل از یک فیلتر می باشد که همراه با دستگاه شستشو و گندزدایی می گردد. عملکرد این فیلتر توسط تست CPHT بررسی می شود. این تست یکی از مراحل test 1T است و در صورت عدم موفقیت آن، باید هر چه زودتر نسبت به تعویض فیلتر اقدام نمود. حداکثر طول عمر این فیلتر 15 هفته است. جهت استفاده از این فیلتر، کیفیت آب و مایع دیالیز باید با استانداردهای اجرایی مطابقت داشته باشد. در مسیر خون خارج از بدن، خون به طور پیوسته هپارین دریافت کرده و از درون فیلتر دیالیز عبور داده می شود. آشکار ساز هوا از ورود هوا به خون جلوگیری می کند. همچنین توسط آشکار ساز نشتی خون و مانیتورینگ فشار وریدی، از هرگونه خطار کاهش حجم خون جلوگیری به عمل می آید. مانیتورینگ فشار شریانی از طریق سوزن موجود در رگ، هرگونه تغییر جریان را نشان می دهد. دستگاه دیالیز به گونه ای طراحی گردیده که قابل استفاده برای هر دو روش دیالیز استاتی و بیکربناتی می باشد. نسبت اختلاط کنسانتره با آب قابل برنامه ریزی می باشد. ( تنظیم پیش فرض 1+34 است) بسته به نوع کنسانتره، امکان تنظیم غلظت سدیم در رنج l/mmol 125-150 وجود دارد. غلظت بیکربنات نیاز در رنج .l/mmol ±8 قابل تنظیم است.

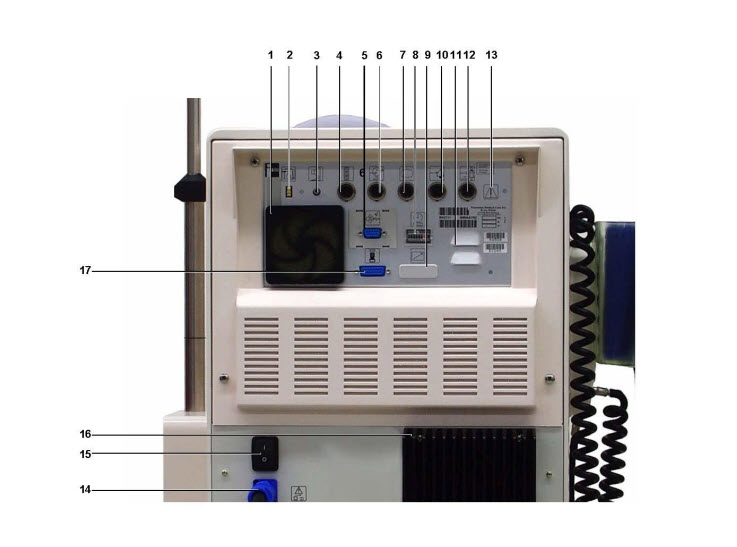

معرفی قسمت های مختلف دستگاه دیالیز فرزنیوس 4008

1 فن خنک کننده .5 کلید سرویس .7 تنظیم کننده صدای آالرم .1 سوکت برای نمایشگر سه رنگ (سبز/ زرد/ قرمز) .2 پورت شبکه (انتخابی) .1 پورت ورودی وخروجی(برای تجهیزات جانبی) .3 سوکت ارتباط .3 نمایشگر ساعات کارکرد دستگاه .3 پورت کنترل از راه دور (وسیله جانبی) .13 پورت ورودی آلارم برای اتصال یک کلید پوش باتون که می تواند برای روشن وخاموش کردن یک سیستم استفاده شود. .11 بلندگو برای آلارم صوتی .15 پورت خروجی آلارم (برای اتصال نمایشگر آلارم خارجی مانند زنگ اخبار پرستار) .17 نشانه اخطار .11 کابل برق .12 کلید off /on برق .11 مجموعه منبع تغذیه .13 پورت شبکه (انتخابی)

جدول آلارم ها و خطاهای دستگاه دیالیز فرزنیوس



کد یا پیام خطا	علت	راه حل	اولین اخطار	تکرار
Off Switched V24	رله نگهبان خاموش شده است	از کلید Off/On برای راه‌اندازی مجدد استفاده کنید. در صورت تکرار، واحد سرویس را خبر کنید.
ASP failure!	پمپ جداساز هوا بیش از ۱۳ ثانیه فعال است	دکمه Reset/Start را فشار دهید
BIBAG cover open	کانکتور bibag باز است	کانکتور را ببندید
BLD-dimness-warning	آشکارساز نشت خون آلوده است یا هوا در سیستم وجود دارد	دکمه Reset/Start را فشار دهید، برنامه شستشو اجرا کنید
CPU-II failed	سیستم خطای پردازنده	دستگاه را خاموش و روشن کنید، در صورت تکرار با واحد سرویس تماس بگیرید
Dialysate lines not connected	کوپلینگ مایع دیالیز وصل نیست	کوپلینگ‌ها را وصل کرده و ۷ دقیقه صبر کنید
supply.conc Wrong	ترکیب نادرست کنسانتره	قسمت کنسانتره را بررسی کنید
RCU on Error	اطلاعات نادرست کنترل از راه دور	دکمه Reset/Start را فشار دهید، در صورت تکرار با سرویس تماس بگیرید
Hep.-Modul error EXX	قطع ارتباط پمپ هپارین با مانیتور	دکمه Reset/Start را فشار دهید، تزریق هپارین را متوقف نکنید
Flow off warning	جریان مایع دیالیز قطع شده است	دکمه Reset/Start را فشار دهید یا جریان را وصل نمایید
Fillprogram	هوا در سیستم دیالیز وجود دارد	دکمه Reset/Start را فشار دهید، در صورت تکرار دستگاه را متوقف کرده و واحد سرویس را خبر کنید
FXXX UF failure	پمپ یا کنترل UF معیوب است	دکمه Reset/Start را فشار دهید، در صورت تکرار با سرویس تماس بگیرید
Heparin pump alarm	سرنگ هپارین به انتها رسیده	سرنگ را تعویض کنید، دکمه Reset/Start را فشار دهید
UF NO	عملکرد UF خاموش است	دکمه Reset/Start یا دکمه OFF/ON را فشار دهید
Line.Conc Connect	محلول کنسانتره وصل نشده	اتصال محلول را بررسی کنید
Concentrate Check	محلول کنسانتره تمام شده	ظرف را پر کنید، پیام خودکار پاک خواهد شد
Shunt Cover open	shunt باز است	shunt interlock را ببندید
Air in system	هوا در سیستم دیالیز	کلید Flow را روشن کنید، در صورت نیاز UF را خاموش کنید
Error MODULE	اختلال در واحد هیدرولیک	واحد سرویس را خبر کنید
paused Profiles	پروفایل‌ها متوقف شده‌اند	Restart یا Reset/Start را فشار دهید
Dialysate lines not connected	کوپلینگ مایع دیالیز وصل نیست	کوپلینگ‌ها را وصل کرده و ۷ دقیقه صبر کنید
supply.conc Wrong	ترکیب نادرست کنسانتره	قسمت کنسانتره را بررسی کنید
RCU on Error	اطلاعات نادرست کنترل از راه دور	دکمه Reset/Start را فشار دهید، در صورت تکرار با سرویس تماس بگیرید
Hep.-Modul error EXX	قطع ارتباط پمپ هپارین با مانیتور	دکمه Reset/Start را فشار دهید، تزریق هپارین را متوقف نکنید
Flow off warning	جریان مایع دیالیز قطع شده است	دکمه Reset/Start را فشار دهید یا جریان را وصل نمایید
Fillprogram	هوا در سیستم دیالیز وجود دارد	دکمه Reset/Start را فشار دهید، در صورت تکرار دستگاه را متوقف کرده و واحد سرویس را خبر کنید
FXXX UF failure	پمپ یا کنترل UF معیوب است	دکمه Reset/Start را فشار دهید، در صورت تکرار با سرویس تماس بگیرید
on not pump Heparin	پمپ هپارین روشن نشده است	دکمه Reset/Start را فشار دهید یا پمپ هپارین را روشن کنید
Heparin pump alarm	سرنگ هپارین به انتها رسیده	سرنگ را تعویض کنید، دکمه Reset/Start را فشار دهید
UF NO	عملکرد UF خاموش است	دکمه Reset/Start یا دکمه OFF/ON را فشار دهید
Line.Conc Connect	محلول کنسانتره وصل نشده	اتصال محلول را بررسی کنید
Concentrate Check	محلول کنسانتره تمام شده	ظرف را پر کنید، پیام خودکار پاک خواهد شد
Shunt Cover open	shunt باز است	shunt interlock را ببندید
Air in system	هوا در سیستم دیالیز	کلید Flow را روشن کنید، در صورت نیاز UF را خاموش کنید
Error MODULE	اختلال در واحد هیدرولیک	واحد سرویس را خبر کنید
paused Profiles	پروفایل‌ها متوقف شده‌اند	Restart یا Reset/Start را فشار دهید	13 دقیقه	13 دقیقه
Profile time diff.	اختلاف زمان پروفایل با UF	دکمه Reset/Start را فشار دهید یا پروفایل را متوقف کنید
Voltage Failure	یکی از ولتاژها خارج از محدوده است	دستگاه را خاموش و روشن کنید، در صورت تکرار با سرویس تماس بگیرید
Error Keyboard RCU	اطلاعات نادرست کنترل از راه دور	دکمه Reset/Start را فشار دهید، واحد سرویس را خبر کنید
Alarm Timer	زمان سپری شده است	دکمه Reset/Start را فشار دهید
Timer stops UF rate	زمان UF تمام شده است	دکمه Reset/Start را فشار دهید
set UF rate	رسیدن به هدف UF با زمان باقیمانده ممکن نیست	پارامترهای UF را اصلاح یا UF را خاموش کنید
UF goal reached	زمان UF تمام شده و هدف محقق شده	دکمه Reset/Start را فشار دهید
UF parameters?	اطلاعات UF ناقص است	دکمه Conf را فشار دهید و اطلاعات را کامل وارد کنید
faultiness 84V	اختلال در عملکرد شیر 84V	دکمه Reset/Start را فشار دهید، در صورت تکرار برنامه ضدعفونی اجرا شود
Relation BPR/UFR?	نرخ UF نسبت به خون بسیار بالا است	دکمه Reset/Start را فشار دهید، نرخ UF را کاهش دهید یا پمپ خون را افزایش دهید	5 دقیقه	73 دقیقه
Cyclic PHT FXX	نشتی در سیستم بالانسینگ در دیالیز	دکمه Reset/Start را فشار دهید، در صورت تکرار درمان متوقف شود	17 دقیقه	7 دقیقه
Cyclic PHT F04	آلارم نشت خون بیش از ۷ دقیقه	دکمه Reset/Start را فشار دهید، در صورت تکرار درمان را متوقف کنید	12 دقیقه	1 دقیقه
